ESKİ BORU HATLARININ REHABİLİTASYONU

Boru içi gömlekleri veya astarları diye de Türkçemize çevrilebilen bir boru hattı rehabilitasyon yönteminden bahsedilmektedir.

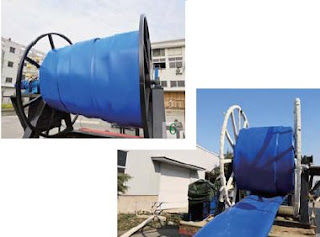

Boru İçi Gömlekleme basınçlı borulara farklı tipte hendeksiz boru rehabilitasyon çözümleri geliştirmekte olup kazı yapılmadan uygulandığı için kurulumu en kolay olan boru hattı rehabilitasyon yöntemidir. Boru İçi gömlekleme, Kumaş Takviyeli Esnek Plastik bir Hortumdur (FRFPH). Temel kurulum prosedürü aşağıdaki gibidir:

1. İlk önce Boru Giriş gömlekleme malzemesi U şekline getirilir

2. Gömlekleme ana borulara çekilir

3. Ana borulara geçirilen gömlekleme malzemesi genişletilir

Sonuç olarak boru içi gömleklemesi, ana borularının içinde sızdırmaz bir astar olarak çalışacaktır.

boru içi gömleklemesi dört farklı seri halinde sınıflandırılır:

1-W Serisi boru içi gömleklemesi,

2-O Serisi boru içi gömleklemesi,

3-G serisi boru içi gömleklemesi

4-H serisi boru içi gömleklemesi.

1- W serisi boru içi gömleklemesi, su ana boruları dahil olmak üzere basınçlı boru hatlarını rehabilite etmek ve ana şebekeyi normal sıcaklıkta tutmak için kullanılır.

2-O serisi boru içi gömleklemesi, hem karada hem de denizde bulunan petrol borularını rehabilite etmek için kullanılır.

3-G serisi boru içi gömleklemesi, hem karada hem de denizde bulunan gaz borularını rehabilite etmek için kullanılır.

4-H serisi boru içi gömleklemesi, belediye ısı sistemindeki boruları rehabilite etmek için kullanılır. Boru tipi astar H serisi, 95 ° C'ye (203 ° F) kadar bir sıcaklığa dayanabilir;

Boru içi gömleklemesi çözümü yapısal olarak bağımsız bir rehabilitasyon teknolojisidir. Ana boru ile boru içi gömleği arasında bağlantı yoktur; astar ana borudan bağımsız olarak çalışır. Astar serttir ve ana borunun içinde bir vakum olduğunda veya ana borunun üzerinde geçici bir dış basınç olduğunda ana borunun içindeki yuvarlak şekli korur. Boru içi gömleklemesi esnektir ve 5D yarıçaplı 45 ° - 90 ° altındaki boruları kolayca rehabilite edebilir. Ayrıca, boru içi gömlekleme teknolojisi sadece kaba boru temizliği gerektirir.

Boru İçi Gömlekleme Uygulaması

Boru İç Astarları, dört farklı tipte basınçlı borunun kazasız bir şekilde rehabilite edilmesi için kullanılan, kumaş takviyeli esnek plastik borulardır (FRFPP): Boru İçindeki

W Serisi boru içi gömleklemesi (su ana borularını ve diğer su borularını iç basınçla rehabilite etmek);

O Serisi boru içi gömleklemesi, (yağ borularının rehabilite edilmesi);

G serisi boru içi gömleklemesi (gaz borularının rehabilite edilmesi);

H serisi boru içi gömleklemesi (sıcak su borularının rehabilite edilmesi).

W Serisi Boru İçi Gömleklerinin Teknik Özellikleri

Katmanları:

1)Modifiye aşınmaya dayanıklı PE tabaka

2)Takviye kumaş katmanı

3)Modifiye PE katmanı

Ana boruların nominal kimliği ： 50mm (2 inç) - 800mm (32 inç)

Her kurulumun maksimum uzunluğu 4000 4000m (13,000ft)

Maksimum çalışma basıncı ： 1,0 - 4,0 Mpa (150psi-600psi)

Maksimum patlama basıncı ： 3,0-12,0 Mpa (450psi-1800psi)

Kurulum modu U U şeklindeki Astarları çekin

Hammaddeler, yüksek mukavemetli kumaş takviye katmanı,

aşınmaya dayanıklı PE kapak, PE tüp （NSF61 sertifikalı ，

Çin NHFPC'sinin onayladığı İçme Suyu Güvenliği）

Aşınma dayanımı (DIN53516） ： 10,5 mm

Ortam sıcaklığı ： -40 ° C ila 70 ° C (-40 ° F ila 158 ° F)

Duvar kalınlığı ： 6mm-8mm (0.236-0.315 inç)

Hendeksiz çözüm tipi ： Yarı yapısal boru rehabilitasyonu

Çekme hızı 400 400m / saate kadar

Servis ömrü: 50 yıl

O Serisi Boru İçi Gömleklerinin Teknik Özellikleri

Katmanları:

1)Modifiye aşınmaya dayanıklı PE tabaka

2)Takviye kumaş katmanı

3) PU veya PVDF katmanı

Ana boruların nominal kimliği ： 50mm (2 inç) - 800mm (32 inç)

Her kurulumun maksimum uzunluğu 4000 4000m (13,000ft)

Maksimum çalışma basıncı ： 1,0 - 4,0 Mpa (150psi-600psi)

Maksimum patlama basıncı ： 3,0-12,0 Mpa (450psi-1800psi)

Kurulum modu U U şeklindeki Astarları çekin

Hammadde: yüksek mukavemetli kumaş takviye katmanı,

aşınmaya dayanıklı PE kapak, yağa dayanıklı PU tüp veya yağ ve

ısıya dayanıklı PVDF tüp (PVDF nispeten pahalıdır)

Aşınma dayanımı (DIN53516） ： 10,5 mm

Ortam sıcaklığı ： -40 ° C ila 70 ° C (-40 ° F ila 158 ° F)

Duvar kalınlığı ： 6mm-8mm (0.236-0.315 inç)

Hendeksiz çözüm tipi ： Yarı yapısal boru rehabilitasyonu

Çekme hızı 400 400m / saate kadar

Servis ömrü: 40 yıl

G Serisi Boru İçi Gömleklerinin Teknik Özellikleri

Katmanları:

1)Modifiye aşınmaya dayanıklı PE tabaka

2)Takviye kumaş katmanı

3) Hava geçirmez PU katman

Ana boruların nominal kimliği ： 50mm (2 inç) - 800mm (32 inç)

Her kurulumun maksimum uzunluğu 4000 4000m (13,000ft)

Maksimum çalışma basıncı ： 1,0 - 4,0 Mpa (150psi-600psi)

Maksimum patlama basıncı ： 3,0-12,0 Mpa

Kurulum modu U U şeklindeki Astarları çekin

Hammadde: yüksek mukavemetli kumaş takviye katmanı,

aşınmaya dayanıklı PE kapak, hava geçirmez PU tüp

Aşınma dayanımı (DIN53516） ： 10,5 mm

Ortam sıcaklığı ： -40 ° C ila 70 ° C (-40 ° F ila 158 ° F)

Duvar kalınlığı ： 6mm-8mm (0.236-0.315 inç)

Hendeksiz çözüm tipi ： Yarı yapısal boru rehabilitasyonu

Çekme hızı 400 400m / saate kadar

Servis ömrü: 40 yıl

H Serisi Boru İçi Gömleklerinin Teknik Özellikleri

Katmanları:

1)Modifiye aşınmaya dayanıklı PE tabaka

2)Takviye kumaş katmanı

3) Aşınmaya ve ısıya dayanıklı PUX katmanı

Ana boruların nominal kimliği : 50mm (2 inç) - 800mm (32 inç)

Her kurulumun maksimum uzunluğu length 4000m'ye (13.000ft) kadar

Maksimum işletme basıncı -1.0 - 4.0 Mpa (150psi-600psi)

Maksimum patlama basıncı :3.0-12.0 Mpa (450psi-1800psi)

Kurulum modu: Pull U şeklinde Gömlekleri

Hammaddeler: yüksek mukavemetli kumaş takviye katmanı, ısıya dayanıklı

PUX kapak, ısıya dayanıklı PUX tüp

Aşınma direnci (DIN53516􀄎􀄟10,5 mm

Ortam sıcaklığı -40 ° C ila 95 ° C (-40 ° F ila 203 ° F)

Et kalınlığı : 6mm-8mm (0.236-0.315 inç)

Hendeksiz çözüm tipi􀄟Semi-yapısal boru rehabilitasyonu

Çekme hızı:  400m / saate kadar

Servis ömrü: 40 yıl

Ana Borularda Doğru Gömlekleme Seçimi İçin Gerekli Bilgiler

Ana boruları rehabilite etmek için doğru gömlekleri satın almak için aşağıdaki bilgiler gereklidir:

1. Normal işletme basıncı ve sıcaklığı;

2. Su, yağ, gaz, sıcak su, kimyasallar vb. ana boruların içine aktarılan sıvı tipi

3. Ana boruların malzemeleri ve gerçek kimliği, dirsek sayısı, dirsek derecesi, vb.

4. Rehabilite edilmesi gereken ana boruların her bir bölümünün uzunluğu. Boru Girişleri iç basınca dayanabilir, ancak Boru Giriş Gömlekleri dış yüke dayanamaz. Bununla birlikte, ana boruların dış yükü taşıyabilmesi gerekir. Ana boruların çökmesi durumunda, Boru İçi gömlekleme metodu önerilmez.

PILC Kavramalar

Hendeksiz boru rehabilitasyonu için PILC kavramaları PILC kuplajları üç parça içerir: dış flanş borusu, genleşme halkası, iç itme borusu. Dış flanş borusu epoksi toz boya ile kaplanmış karbon çelikten imal edilmiştir ve PILC kavramaları konukçu borulara sabitlemek içindir. Genleşme halkası karbon çeliğinden yapılmıştır ve astarın kaymasını ve aşınmasını önlemektir. İçten itme borusu aktarılan ortama göre karbon çelik veya paslanmaz çelikten imal edilmiştir. Astarları flanş borusuna sabitlemek içindir. Bağlantıların ebatları: DN50- DN800 (2-32 inç).

Özellikleri

Güvenilir tasarım astarın sızdırmaz şekilde PILC kaplinlere sıkıca kilitlenmesini sağlar. Su akışında kayıp olmaz, çünkü iç itme borularının iç çapı, astarların çapı ile aynıdır. Gömleklerin ve içten itme borusunun bağlantı noktasında sürtünme kaybı olmaz. Kurulumu kolay. Bağlantıların montajı için hidrolik ekipman gereklidir.

PILC kurulumuyla ilgili diğer öneriler

PILC'yi doğrudan ana boruya kaynaklamak mümkün olsa da, ana boruları PILC kaplinlerine bağlamak için flanşların kullanılması önerilir. PILC kuplajları ve geçiş tüpleri arasında flanş kullanılması önerilmektedir. PILC'yi doğrudan ana boruya kaynaklamak mümkün olsa da, ana borular ile geçiş boruları arasında flanş kullanılması önerilmektedir.

Kurulum

1-Rehabilite edilecek ana boru bölümlerini seçin

2-Rehabilite sırasında su akışını sağlamak amacıyla bypass yapınız

3-her iki uçta çalışma odaları için kazı yapınız

4-Hareketli bir TV kamerasıyla boruları inceleyin ve video kayıtlarının analizini yapın

5- Ana boruların sıyırıcı domuzlarla mekanik olarak kaba temizliği

6- Ana boruları su jeti ile temizleyin

7- Borulu Astarları başlangıç çukuruna ve çekme vinci hedef çukuruna yerleştirin

8-Çekme kafası astarın üzerine monte edilmeli

9-Hortum kılavuzları monte edilir

10- Boru Giriş Astarını U şeklinde katlayın ve astarı scotch bant ile bağlayın.

11-Astar ana borulara çekilir.

12- PILC kuplajları, ana borulara monte edilecektir.

13-Hidrostatik basınç testi tamamlanacaktır.

14-Geçiş boruları kurulacaktır.

15-Sonra aktarma sıvısı geri kazanılacaktır.

16-Sonunda, by-pass'ı çıkarın ve çukuru kapatın.

Teknik Avantajlar

Geleneksel sil ve değiştir yöntemiyle tamir edilemeyen ana boruları içeren boru hattı rehabilitasyon projeleri için mükemmel bir çözümdür.

Astar rehabilitasyonundan sonra bakım gerektirmez. Astar yöntemindeki bu boru, 5D yarıçapı ile 45 ° 'den 90 °' ye kadar bükülmüş borulara uygulanabilir.

Boru İç Astar bağımsız olarak iç basınca dayanabilir. Çalışma bölgeleri ve koşulları için ana boruların gereksinimleri düşüktür. Astar kurulumu sırasında çevre üzerinde düşük etkiler. Hiçbir kimyasal epoksi reçinesi uygulanmadı ve hava kirliliği emisyonu yok. Astar içindeki boru hızlı bir kurulumdur. Astar içindeki boru, bir erişim noktasından uzun mesafeli bir kuruluma uygulanabilir.

kaynak: Asoe Hose Manufacturing, Inc. / sales@asoehose.com
