İki muayene bacası arasındaki kanalizasyon
hatlarının Özel Şartnamesindeki “KAMERA MONTE EDİLMİŞ CCTV’Lİ GÖRÜNTÜLEME ARACI
ÖZEL ŞARTNAMESİ’NDE özellikleri belirtilen uzaktan kumandalı kamera donanımlı
araç ile fotoğraflı raporlarının hazırlanması ve bu raporların hazırlanmasına
mesnet teşkil eden DVD ortamındaki görüntülerin alınması;

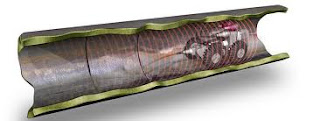

Yapılan hakedişlere giren tüm
hatların ve muayene bacalarının kanal görüntüleme robotu ile görüntüsü
alınacaktır. İmalatı yapılan tüm hat boyunca boru birleşimlerinde 360˚ görüntü
alınacaktır. Görüntü kayıtları muayene bacasından bir sonraki muayene bacasına
kadar kesintisiz alınacak olup, iki muayene bacası arasındaki kesintili görüntü
kayıtları kabul edilmeyecektir. Kanal görüntüleme robotu ile borudaki
çatlakların boru montaj yerlerindeki açıklıkların ve borudaki sehim miktarları
(mm.) cinsinden ölçülecektir. Görüntüleme sonrası otomatik eğim grafiği ile
fotoğraflı raporlar hazırlanacaktır. İş bitiminde geçici kabulden önce
imalatların tamamının görüntü kayıtları 2 takım DVD veya harddisk ortamında hazırlanarak
idareye sunulacaktır.
Yapılan tüm hatların görüntüleri
yapı denetim görevlisinin nezaretinde alınacaktır. Görüntülenen hatlarda geçici
kabule engel aksaklıklar tespit edilirse bu kısımların toplam uzunluklarına
göre hatların yeniden tadil edilmesi için İdare tarafından yükleniciye makul
bir süre verilecek ve bu sürenin sonunda tadilatın yapıldığı yapı denetim
görevlisi tarafından tutanakla tespit edilecektir. İdarenin istemesi halinde
görüntüsü alınan hatlarda; görüntünün doğruluğunun teyidi amacı ile görüntü
kontrolü yapılabilecektir. Görüntü teyidi amacıyla idare tarafından yeniden
görüntü alınması, toplam görüntü alınan hattın uzunluğunun % 5 ‘ini geçemez.
Kanalizasyon projesinde
yer alan bütün muayene bacaları, parsel bacaları ile “C” bağlantı parçaları,
şebeke, toplayıcı ve kollektör hatları, dere geçiş yerleri, deşarj noktasının
konumlarının Beldenin mevcut harita ve/veya imar planı koordinat sistemine göre
belirlenmesi ve bu amaçla yer kontrol noktalarının tesisi ile koordinat ölçü,
hesap ve röperinin yapılması, Yapı denetim görevlisince belirlenecek noktalarda
Röper Krokilerinin çıkarılması ve hat üzerindeki noktaların imalat sırasında
ara mesafe ölçüsüne bağlı küçük nokta hesabıyla veya elektronik alet ve GPS ile
konumlarının belirlenmesi,
Arazi ölçümleri ile İşletmeye yönelik proje bilgilerinin ilave
edilmesi ve çizim işleri ile sözleşme eki İller Bankası “ Sayısal İşletme Projeleri Özel Teknik
Şartnamesi” esaslarına uygun olarak “Sayısal İşletme Projesi”
yapılması ve İdarenin tasdik için öngördüğü değişiklerin yapılması, istediği
miktarda çoğaltılması,
